Nhà máy thủy điện hoạt động như thế nào là câu hỏi nền tảng của ngành điện tái tạo. Nhà máy tận dụng thế năng của nước ở hồ chứa hoặc dòng sông, biến thành cơ năng quay tua bin, rồi chuyển thành điện năng nhờ máy phát. Bài viết trình bày nguyên lý, các bộ phận chính, công thức tính công suất và cách phân loại nhà máy thủy điện.
I. Nhà máy thuỷ điện hoạt động như thế nào?
Quá trình chuyển hóa năng lượng diễn ra theo chuỗi: thế năng của nước ở độ cao lớn chuyển thành động năng khi nước chảy xuống, động năng làm quay tua bin thành cơ năng, cơ năng làm quay rô-to máy phát để tạo ra điện năng. Điện sau đó được nâng điện áp qua máy biến áp và truyền lên lưới.
II. Các bộ phận chính của nhà máy thủy điện
| Bộ phận | Chức năng |
|---|---|

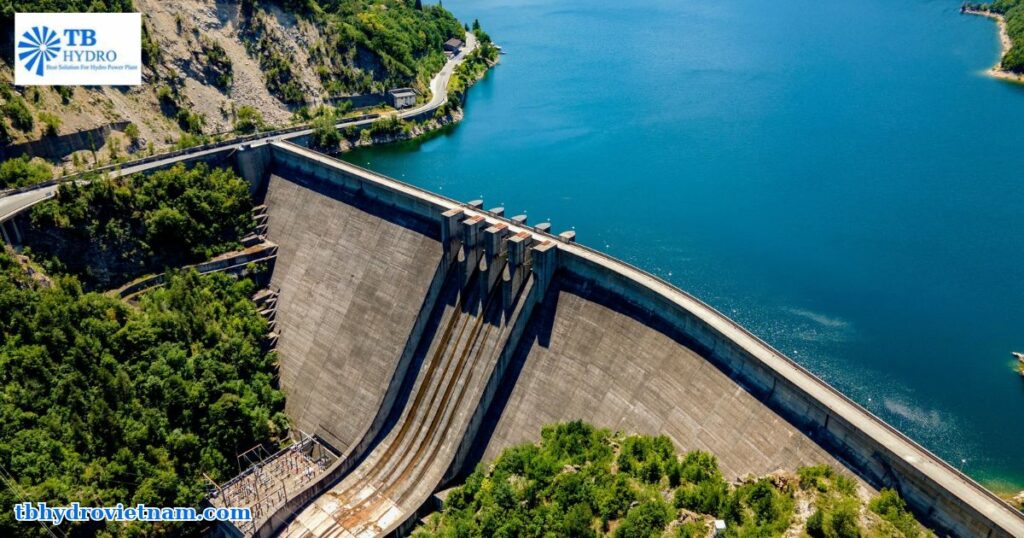

| Đập, hồ chứa | Tạo cột nước và dự trữ nước |
| Cửa nhận nước, đường dẫn, đường ống áp lực | Đưa nước từ hồ chứa đến tua bin |
| Van đầu vào chính | Đóng cắt dòng nước trước tua bin khi sửa chữa hoặc sự cố |
| Tua bin | Biến năng lượng dòng nước thành cơ năng quay |
| Bộ điều tốc | Giữ tốc độ tổ máy ổn định bằng cách điều chỉnh lưu lượng nước |
| Máy phát và hệ thống kích từ | Biến cơ năng thành điện năng, điều chỉnh điện áp máy phát |
| Máy biến áp, trạm phân phối | Nâng điện áp và truyền điện lên lưới |
| Hệ thống giám sát điều khiển | Giám sát, điều khiển nhà máy từ phòng điều khiển |
| Ống hút, kênh xả | Đưa nước sau tua bin trả về hạ lưu |
III. Quá trình vận hành từng bước
- Nước từ hồ chứa đi vào cửa nhận nước và theo đường dẫn, đường ống áp lực đến nhà máy.
- Van đầu vào chính mở, nước qua buồng xoắn và cánh hướng vào bánh xe công tác.
- Dòng nước làm bánh xe công tác quay, truyền chuyển động quay qua trục sang rô-to máy phát.
- Máy phát được cấp dòng kích từ, sinh ra điện ở cấp điện áp máy phát.
- Bộ điều tốc điều chỉnh độ mở cánh hướng để giữ tốc độ quay ổn định khi tải thay đổi.
- Máy biến áp nâng điện áp, trạm phân phối đưa điện lên lưới.
- Nước sau tua bin đi qua ống hút và kênh xả về hạ lưu.
IV. Công thức tính công suất của nhà máy thủy điện
Công suất phát của tổ máy được tính theo công thức:
P = η × ρ × g × Q × H
Trong đó P là công suất (W), η là hiệu suất tổ máy, ρ là khối lượng riêng của nước (khoảng 1000 kg/m³), g là gia tốc trọng trường (9,81 m/s²), Q là lưu lượng nước (m³/s) và H là cột nước (m). Với ρ và g đã biết, công thức rút gọn thành P (kW) ≈ 9,81 × η × Q × H.
Bảng dưới đây là ví dụ minh họa với số liệu giả định (không phải số liệu của công trình thực tế):
| Lưu lượng Q (m³/s) | Cột nước H (m) | Hiệu suất η | Công suất P (kW) |
|---|---|---|---|
| 5 | 40 | 0,88 | khoảng 1.727 (1,73 MW) |
| 10 | 50 | 0,90 | khoảng 4.415 (4,41 MW) |
| 20 | 100 | 0,92 | khoảng 18.050 (18,05 MW) |
Công thức cho thấy công suất tăng theo cả lưu lượng và cột nước, nên cùng một lưu lượng, công trình có cột nước cao sẽ phát công suất lớn hơn.
V. Phân loại nhà máy thủy điện
1. Theo cách bố trí công trình

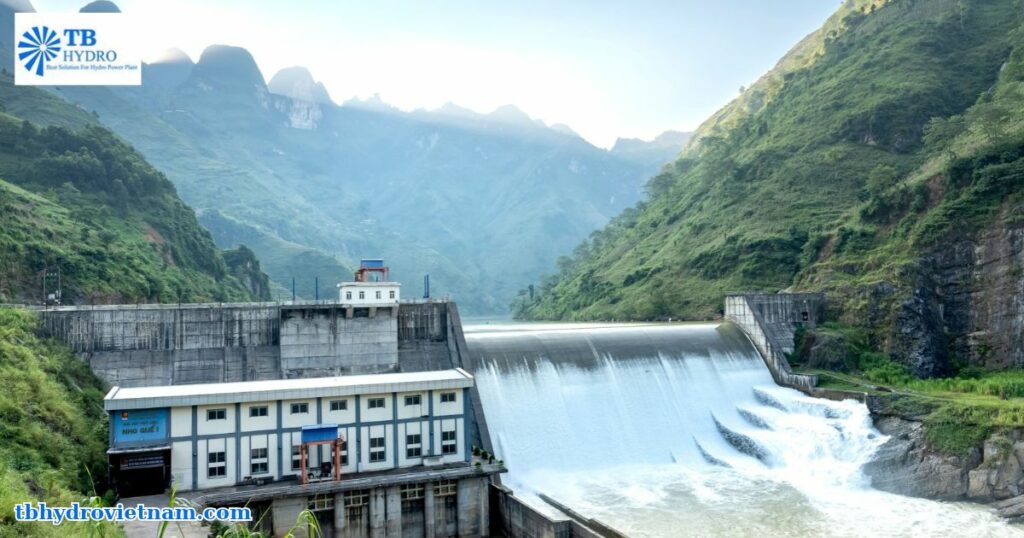

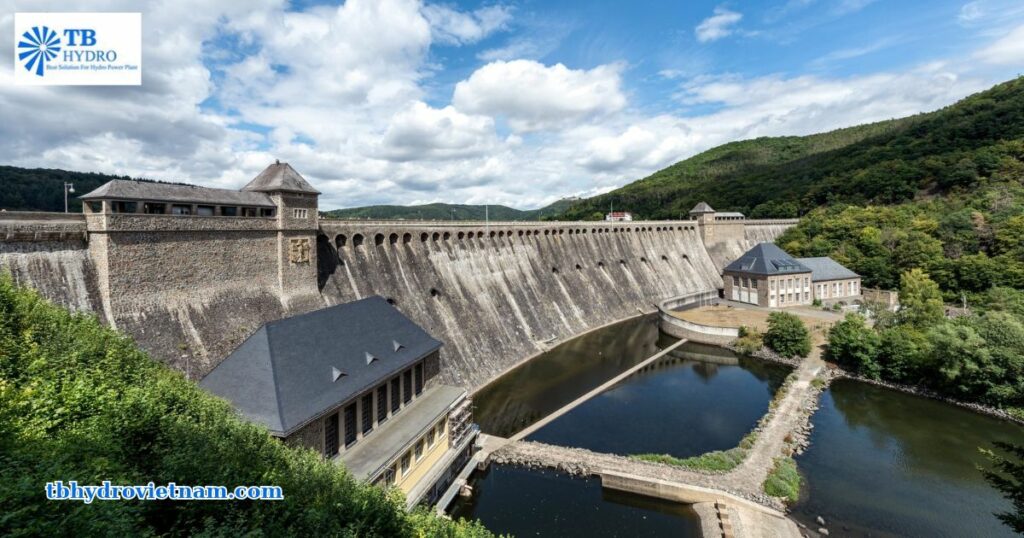

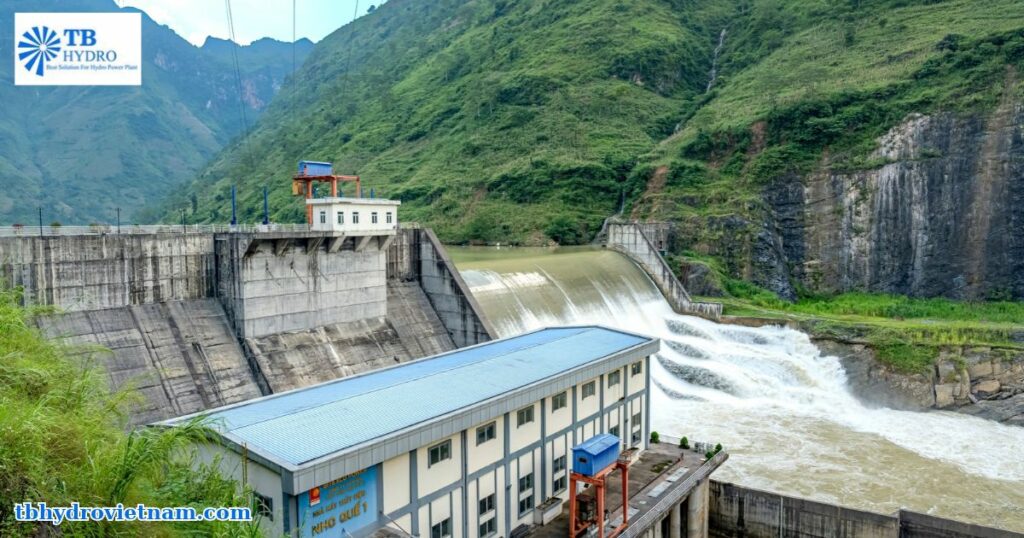

- Kiểu đập: nhà máy đặt sau hoặc trong thân đập, cột nước chủ yếu do đập tạo ra.
- Kiểu đường dẫn: nước được dẫn từ đập đến nhà máy qua kênh hoặc đường hầm, tận dụng chênh lệch cao độ lớn.
- Thủy điện tích năng: bơm nước lên hồ trên khi dư điện và xả nước phát điện khi nhu cầu cao.
2. Theo cột nước và tua bin phù hợp
| Cột nước | Loại tua bin thường dùng |
|---|---|
| Thấp | Tua bin Kaplan |
| Trung bình | Tua bin Francis |
| Cao | Tua bin Pelton |
Việc chọn loại tua bin do đơn vị thiết kế tính toán theo cột nước và lưu lượng từng dự án.
VI. Ưu điểm và hạn chế của thủy điện
- Ưu điểm: sử dụng nguồn nước tái tạo, tổ máy khởi động và điều chỉnh công suất nhanh nên hỗ trợ ổn định lưới điện, tuổi thọ công trình dài.
- Hạn chế: phụ thuộc điều kiện thủy văn theo mùa, vốn đầu tư ban đầu lớn, công trình ảnh hưởng đến dòng chảy, môi trường và dân cư vùng dự án.
VII. An toàn trong vận hành nhà máy thủy điện
Nhà máy thủy điện có dòng nước áp lực cao, thiết bị điện áp cao và thiết bị quay tốc độ lớn, nên yêu cầu an toàn rất nghiêm ngặt. Các nguyên tắc cơ bản được trình bày trong bài quy tắc an toàn trong vận hành thủy điện.
VIII. Thiết bị cho nhà máy thủy điện tại TB Hydro Việt Nam
Website của TB Hydro Việt Nam giới thiệu các nhóm sản phẩm phục vụ nhà máy thủy điện: Tua bin & Điều tốc, Máy phát & Kích từ, Hệ thống điện & Scada và Thiết bị phân phối & truyền tải. Quý khách hàng có nhu cầu tư vấn hoặc báo giá, vui lòng liên hệ TB Hydro Việt Nam để được hỗ trợ.:
