Servomotor là gì? Cấu tạo động cơ servomotor cho hệ thống điều tốc

Trong hệ thống điều tốc của nhà máy thủy điện, servomotor đóng vai trò là bộ phận chấp hành, trực tiếp quyết định độ chính xác và tốc độ phản ứng khi điều chỉnh lưu lượng nước vào tua bin. Vậy servomotor là gì, có những dạng nào đang được sử dụng phổ biến, và đâu là dạng phù hợp với các hệ thống điều tốc, van đối trọng hiện nay? Bài viết dưới đây sẽ làm rõ các nội dung này, đồng thời giới thiệu dòng động cơ servomotor mà TB Hydro Việt Nam đang thiết kế, cung cấp và lắp đặt.

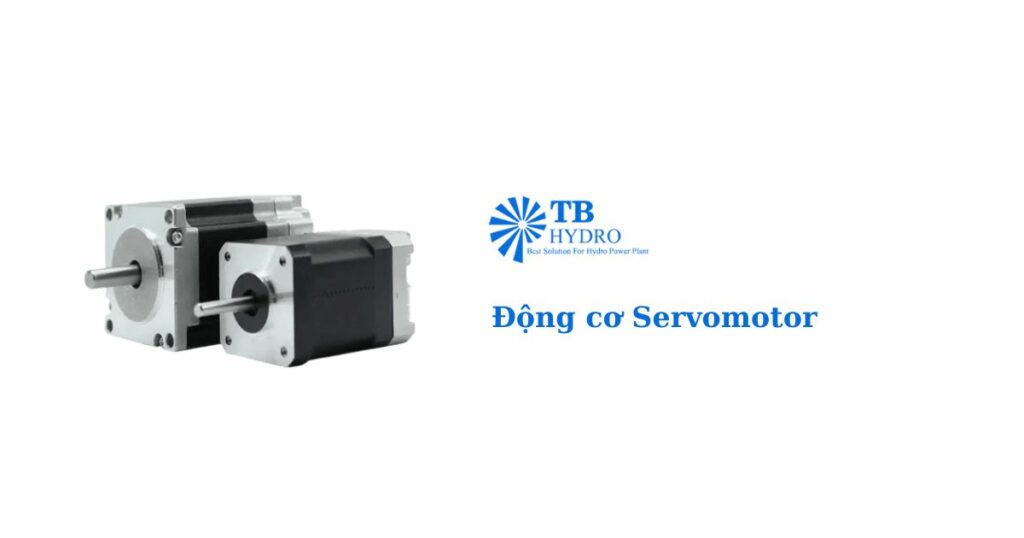

Servomotor là gì?

Servomotor là thiết bị chấp hành (actuator), có nhiệm vụ chuyển hóa tín hiệu điều khiển thành chuyển động cơ học chính xác để dẫn động các cơ cấu trong hệ thống điều tốc của nhà máy thủy điện — như đóng mở cánh hướng, van đối trọng, hoặc các cơ cấu điều chỉnh lưu lượng nước khác.

Hai dạng servomotor phổ biến trong ngành thủy điện

Tùy theo nguyên lý truyền động, servomotor trong ngành thủy điện thường được chia thành hai dạng:

• Servomotor dạng xi lanh thủy lực: hoạt động bằng dầu áp lực, nhận dầu từ cụm nguồn dầu áp lực (HPU) qua van servo để tạo lực đẩy/kéo piston. Dạng này phổ biến ở các tổ máy công suất lớn, nơi cần lực dẫn động mạnh để đóng mở cánh hướng.
• Động cơ servomotor dạng điện (servo motor kết hợp hộp giảm tốc): hoạt động bằng tín hiệu điện, motor quay qua hộp giảm tốc hành tinh để tạo mô-men xoắn chính xác, dẫn động cơ cấu chấp hành. Dạng này có ưu điểm lắp đặt gọn, dễ tích hợp điều khiển điện tử, phù hợp với các cơ cấu yêu cầu độ chính xác vị trí cao.

TB Hydro Việt Nam hiện thiết kế, cung cấp và lắp đặt động cơ servomotor dạng điện cho hệ thống điều tốc và van đối trọng. Phần tiếp theo của bài sẽ tập trung vào cấu tạo và ứng dụng của dòng sản phẩm này.

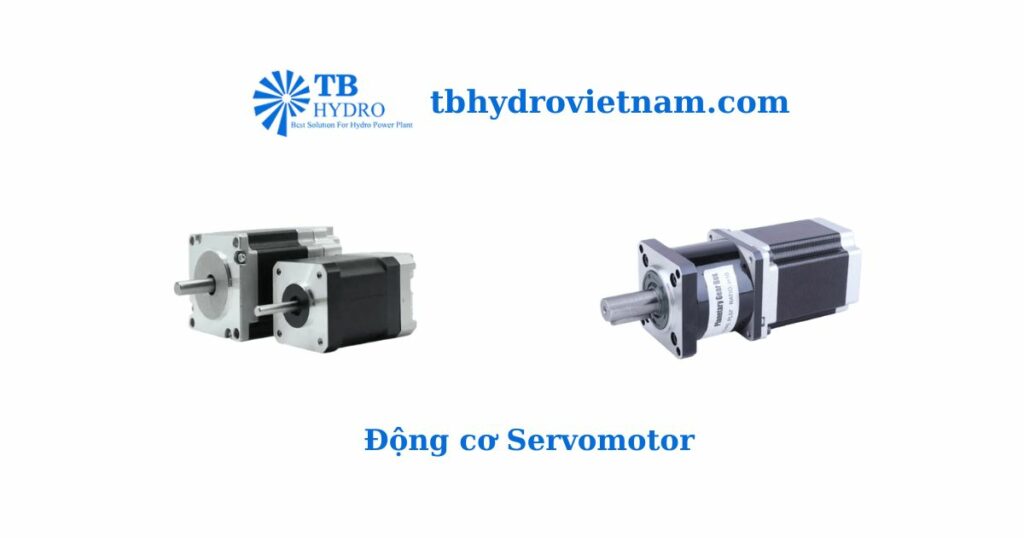

Cấu tạo động cơ servomotor

Động cơ servomotor dạng điện gồm các bộ phận chính:

• Động cơ (servo motor/stepper motor): phần thân motor, tạo chuyển động quay ban đầu theo tín hiệu điều khiển điện.
• Hộp giảm tốc hành tinh (planetary gearbox): lắp liền trục với motor, giảm tốc độ quay và tăng mô-men xoắn đầu ra, với tỷ số truyền (ratio) tùy theo yêu cầu ứng dụng.
• Trục ra (output shaft): truyền chuyển động quay đã qua giảm tốc đến cơ cấu chấp hành.
• Mặt bích lắp đặt (mounting flange): cố định động cơ servomotor vào khung máy hoặc cơ cấu truyền động.

Ứng dụng trong hệ thống điều tốc và van đối trọng

Trong hệ thống điều tốc (governor system), động cơ servomotor nhận tín hiệu điều khiển điện để quay trục ra với mô-men và tốc độ chính xác, dẫn động cơ cấu đóng/mở liên quan đến điều chỉnh lưu lượng nước vào tua bin. Với van đối trọng, động cơ servomotor được dùng để dẫn động cơ cấu đóng mở van theo yêu cầu vận hành của hệ thống.

So với servomotor dạng xi lanh thủy lực, động cơ servomotor dạng điện không cần hệ thống dầu áp lực đi kèm, giúp giảm bớt hạng mục bảo trì liên quan đến dầu thủy lực (lọc dầu, kiểm tra rò rỉ), đồng thời thuận tiện hơn khi tích hợp vào hệ thống điều khiển điện tử hiện đại.

Các vấn đề thường gặp khi vận hành

• Động cơ quá nhiệt: do vận hành liên tục ở tải cao hoặc tản nhiệt kém, ảnh hưởng đến tuổi thọ cuộn dây motor.
• Mòn bánh răng trong hộp giảm tốc: sau thời gian dài vận hành, gây rơ trục, giảm độ chính xác truyền động.
• Sai lệch tín hiệu điều khiển: do nhiễu tín hiệu hoặc lỗi cảm biến phản hồi vị trí (nếu có), khiến cơ cấu chấp hành hoạt động không đúng vị trí yêu cầu.
• Kẹt cơ cấu truyền động do bụi bẩn, ăn mòn: ảnh hưởng đến độ trơn tru khi vận hành, cần vệ sinh và bảo dưỡng định kỳ.

Bảo trì định kỳ (kiểm tra nhiệt độ vận hành, độ rơ trục, vệ sinh bên ngoài) giúp động cơ servomotor hoạt động ổn định và kéo dài tuổi thọ thiết bị.

So sánh nhanh hai dạng servomotor

Liên hệ & tư vấn

Hy vọng với bài viết: Servomotor là gì? Cấu tạo và ứng dụng của servomotor này đã giúp quý khách hàng có thêm thông tin và hiểu rõ về loại sản phẩm này. Quý khách hàng có nhu cầu tư vấn, thiết kế hoặc nhận báo giá động cơ servomotor cho hệ thống điều tốc, van đối trọng, vui lòng liên hệ TB Hydro Việt Nam để được hỗ trợ.
