Bạc dẫn hướng máy phát có công dụng gì là câu hỏi thường gặp khi tìm hiểu về hệ thống ổ trục của tổ máy thủy điện. Bạc dẫn hướng giữ trục tổ máy quay đúng tâm, hạn chế dao động ngang trong suốt quá trình vận hành. Bài viết trình bày công dụng, vị trí lắp đặt, vật liệu chế tạo và những vấn đề thường gặp, làm tài liệu tham khảo cho đơn vị vận hành và bảo trì.
Bạc dẫn hướng máy phát là gì?
Bạc dẫn hướng là chi tiết làm việc của ổ hướng (guide bearing), bộ phận đỡ trục theo phương hướng kính. Trong tổ máy thủy điện, trục nối tua bin với máy phát quay liên tục dưới tác động của lực thủy lực và lực từ không đối xứng. Bạc dẫn hướng tạo ra lớp màng dầu mỏng giữa bề mặt bạc và trục, giúp trục quay trơn tru, giảm ma sát và giữ trục không bị lệch khỏi tâm.
Bạc dẫn hướng máy phát có công dụng gì?
- Giữ tâm trục: hạn chế độ đảo và dao động ngang của trục khi quay.
- Chịu tải hướng kính: tiếp nhận các lực ngang sinh ra từ tua bin, rô-to và lực kéo từ không đối xứng.
- Giảm ma sát, mài mòn: nhờ lớp màng dầu bôi trơn giữa bạc và trục.
- Bảo vệ thiết bị quay: giữ khe hở giữa rô-to và stato, giữa bánh xe công tác và các phần cố định ổn định, tránh va chạm khi vận hành.
Vị trí các ổ trong tổ máy thủy điện
Bạc dẫn hướng chỉ là một phần trong hệ thống ổ trục của tổ máy. Bạn cần phân biệt với ổ chặn, bộ phận chịu tải dọc trục:
| Loại ổ | Tải chịu | Vai trò chính |
|---|---|---|
| Ổ hướng máy phát (trên, dưới) | Hướng kính | Giữ tâm trục phía máy phát |
| Ổ hướng tua bin | Hướng kính | Giữ tâm trục phía tua bin, gần bánh xe công tác |
| Ổ chặn | Dọc trục | Đỡ trọng lượng phần quay và lực dọc trục thủy lực |
Số lượng và cách bố trí các ổ phụ thuộc kiểu tổ máy (trục đứng hay trục ngang) và thiết kế của từng nhà máy.

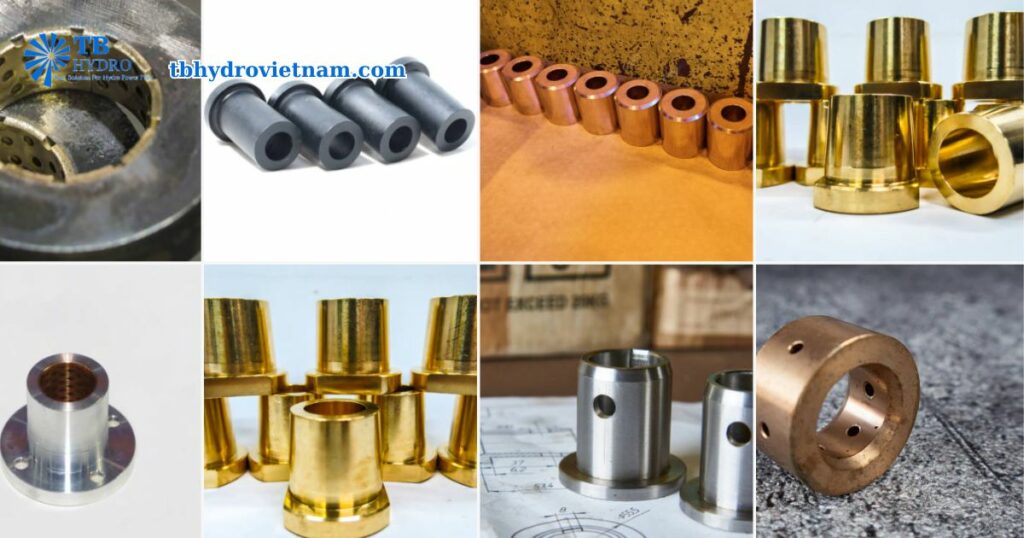

Cấu tạo và vật liệu bạc dẫn hướng
Bạc dẫn hướng thường có hai dạng: bạc chêm gồm nhiều mảnh bạc đặt quanh trục, và bạc ống dạng ống lót ôm trục. Tổ máy lớn thường dùng bạc chêm vì cho phép điều chỉnh khe hở và tự thích ứng với vị trí trục. Bạc được bôi trơn bằng dầu, dầu có thể làm mát qua bộ làm mát dầu dùng nước.
Bề mặt làm việc của bạc thường dùng các nhóm vật liệu sau:
| Vật liệu bề mặt | Đặc điểm |
|---|---|
| Hợp kim babit (white metal) | Mềm, chịu va chạm tốt, ít làm xước trục, phổ biến nhất |
| Hợp kim đồng | Chịu tải và dẫn nhiệt tốt, thường dùng cho điều kiện tải nặng |
| Lớp polyme (như PTFE) | Ma sát thấp, dùng ở một số thiết kế hiện đại |
Việc chọn vật liệu do đơn vị thiết kế quyết định theo tải trọng, tốc độ quay và điều kiện bôi trơn của từng tổ máy.
Các vấn đề thường gặp khi vận hành bạc dẫn hướng
| Vấn đề | Nguyên nhân thường gặp | Dấu hiệu nhận biết |
|---|---|---|
| Nhiệt độ bạc tăng cao | Thiếu dầu, dầu bẩn hoặc xuống cấp, bộ làm mát tắc | Nhiệt độ bạc, nhiệt độ dầu tăng, bảo vệ nhiệt tác động |
| Mòn, cháy lớp babit | Màng dầu bị phá vỡ, tải lệch, lẫn tạp chất trong dầu | Nhiệt độ tăng đột ngột, rung tăng, có mạt kim loại trong dầu |
| Khe hở bạc không đúng | Lắp đặt hoặc điều chỉnh sai, bạc mòn sau thời gian dài | Trục đảo, rung động bất thường |
| Rò dầu | Mòn phớt, gioăng làm kín | Hao dầu, dầu thấm ra ngoài vỏ ổ |
Các sự cố về rung và quá nhiệt ổ đỡ được tổng hợp thêm trong bài Top 7 sự cố vận hành nhà máy thủy điện.
Lưu ý bảo trì bạc dẫn hướng
- Theo dõi liên tục nhiệt độ bạc, nhiệt độ dầu, mức dầu và độ rung trục.
- Kiểm tra chất lượng dầu định kỳ, thay dầu và lọc dầu theo khuyến nghị của nhà chế tạo.
- Vệ sinh bộ làm mát dầu, kiểm tra lưu lượng nước làm mát.
- Kiểm tra bề mặt bạc và khe hở khi đại tu, thay bạc khi mòn vượt giới hạn cho phép.
- Khi làm việc trong khu vực ổ trục, tuân thủ các nguyên tắc cách ly và an toàn trong quy tắc an toàn trong vận hành thủy điện.
